Hoe u een kettingschakelhek installeert: stapsgewijze installatiehandleiding

Een praktische gids over de lay-out van hekwerken, paleninstallatie, gaasspannen en poortuitlijning voor aannemers en projectkopers.

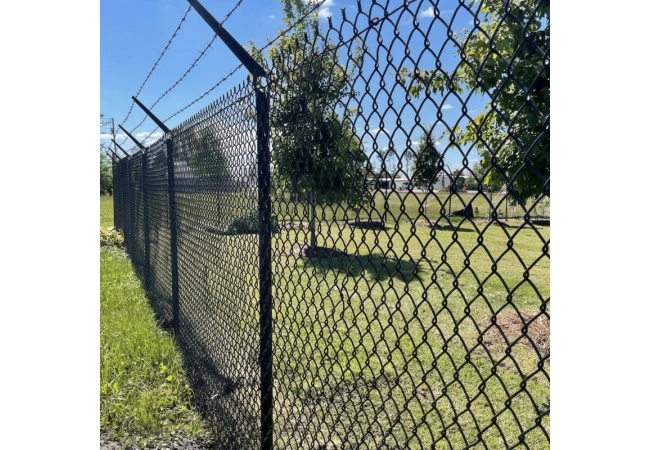

Commercieel zwart PVC-gecoat hekwerk - geïnstalleerd met verwijderbare arm op een veiligheidsrand

Het installeren van een kettingschakel ziet er eenvoudig uit. Gaten graven, palen zetten, gaas ophangen, klaar. In werkelijkheid vereist een professionele installatie van kettingschakels een correcte planning, materiaalkeuze, paalafstand, gaasspanning en uitlijning van de poort. Als je dat verkeerd doet, zakt het hek door, gaat het hek slepen en belt de klant zes maanden later terug.

In deze handleiding wordt de standaard installatievolgorde uitgelegd die wordt gebruikt voor commerciële en residentiële hekwerkprojecten, inclusief wat u moet controleren voordat u gaat graven, de volgorde van bewerkingen die nabewerking voorkomen en de punten waar installatiefouten het vaakst voorkomen.

Benodigde materialen vóór installatie

Een compleet kettingschakelsysteem omvat meer dan gaas en palen. Voor een standaardinstallatie zijn de volgende componenten vereist:

Voordat u gaat graven: lay-out, grond- en materiaalcontrole

Het eerste uur ter plaatse mag geen schep gebruiken. Loop over de heklijn, bevestig de hoeken en controleer wat zich onder de grond bevindt.

Markeer eerst de heklijn en de hoeken. Hoeken, poortpalen en eindpalen zijn vaste punten; lijnpalen gaan erin nadat deze zijn geplaatst. Als lijnpalen worden geïnstalleerd voordat de hoekposities zijn bevestigd, kan het bij latere aanpassingen aan de hoek nodig zijn dat de hele baan opnieuw moet worden gegraven.

Controleer de grond. De afstand tussen lijnstijlen bedraagt ​​gewoonlijk ongeveer 2,5 meter voor veel residentiële en licht commerciële toepassingen, maar de uiteindelijke afstand moet de hekhoogte, het maasgewicht, de windbelasting en de projectspecificaties volgen. Locaties met los zand, zachte klei of een hoge grondwaterspiegel vereisen een bredere fundering of een grotere paaldiepte. Bij zachte bodemomstandigheden kan onvoldoende paaldiepte vroegtijdige beweging na installatie veroorzaken.

Bevestig de materiaallijst aan de hand van de tekening. Voor projectorders specificeert de lay-outtekening de hekhoogte, maasopening, paaldiameter en poortlocaties. Die tekening is de referentie voor de hele installatie. Als het geleverde materiaal niet overeenkomt met de tekening, los dan het verschil op voordat u met de installatie begint.

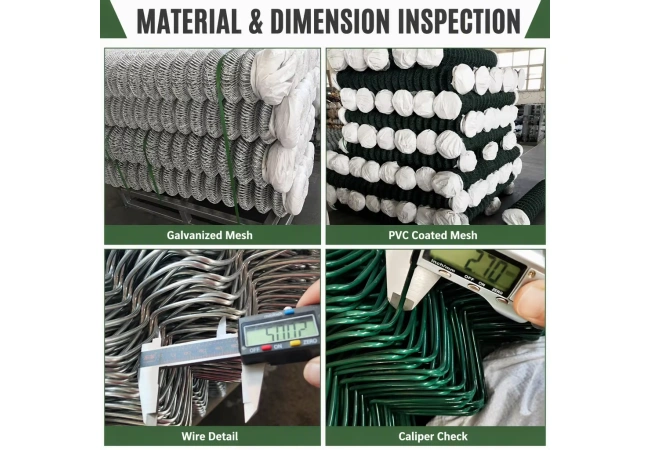

Materiaalinspectie vóór installatie - verificatie van draaddiameter en maasopening

Stap 1: Installeer eindpalen voor hoeken en poorten van kettingschakels

Eindpalen dragen de last. Zij gaan als eerste naar binnen en gaan meteen naar binnen.

• Graaf de gaten in de hoek en de poortpaal tot de diepte aangegeven in de tekening – doorgaans 600 mm voor een paal van 2,4 m, en dieper in vorstzones.
• Plaats de paal en controleer vervolgens het loodrecht aan twee kanten. Een langer niveau of een schietlood geeft een betere nauwkeurigheid dan een kort niveau.
• Zet de paal vast voordat u beton stort. De hardingstijd van het beton is afhankelijk van de temperatuur, en een paal die tijdens het uitharden verschuift, heeft invloed op de hele uitvoering.
• Giet beton tot iets onder het niveau. Beton dat boven de grond is gestort, kan barsten tijdens vries-dooicycli.

Een veelvoorkomend installatieprobleem: eerst lijnpalen plaatsen omdat ze gemakkelijker te bereiken zijn, en daarna proberen de hoeken uit te lijnen. De hoek bepaalt de geometrie. Al het andere volgt.

Stap 2: Installeer kettingschakelpalen en bovenrail

Lijnpalen houden het gaas rechtop. Ze dragen niet de spanning van het hekwerk; eindpalen wel. Maar ze moeten wel in een rechte lijn staan, anders ziet het hek er van een afstand ongelijk uit.

Leid een touwtje tussen de twee eindpalen, strak genoeg zodat het niet doorbuigt. Elke lijnpaal gaat op die draadlijn en elke paal moet zich op dezelfde hoogte bevinden. Het in de gaten houden van de uitlijning is een veel voorkomende kortere weg en een veelvoorkomende bron van golving.

Paalafstand: 2,5 m is standaard voor woningen en licht commerciële gebouwen. Voor industriële locaties of locaties met veel wind wordt de afstand doorgaans verkleind tot 2,0 tot 2,4 m, afhankelijk van de hoogte van het hek en het maasgewicht. Een afrastering van 2,4 m met draad van 3,0 mm heeft een kleinere afstand nodig dan een afrastering van 1,2 m met draad van 2,0 mm.

Bovenrail: Installeer nadat de palen zijn uitgehard en uitgehard. De rail loopt door de bovenste raillussen van elke paal. Als de lussen niet uitgelijnd zijn, controleer dan de afstand tussen de palen in plaats van de rail te forceren. Een klein verschil bij één paal kan aan het einde van de rit zichtbaar worden als een gebogen rail.

Stap 3: Rek het kettingschakelgaas uit en bevestig het

Gaasketting bevestigd aan frame - detail bovenrail en spandraad tijdens installatie

Dit is de stap waarbij de installatiekwaliteit het meest zichtbaar is in het afgewerkte hekwerk. Het gaas moet gelijkmatig worden uitgerekt en niet alleen aan de uiteinden strak worden getrokken.

• Rol het gaas uit langs de heklijn en zet het rechtop terwijl u bezig bent. Door het gaas over de grond te slepen, kan de onderkant buigen.
• Bevestig het ene uiteinde aan de aansluitpaal met een spanstang en spanbanden. De spanstang zit in de laatste ruit van het gaas; spanbanden wikkelen zich rond de paal en worden aan de stang vastgeschroefd.
• Aan het andere uiteinde van de ren bevestigt u een hekbrancard aan het gaas en trekt u deze naar de eindpaal. Trek totdat het gaas strak staat, met beperkte doorbuiging.
• Bevestig het tweede uiteinde met een spanstang en banden en laat vervolgens de brancard los.
• Bind het gaas aan de bovenrail en lijn de palen met binddraden op regelmatige afstanden.

Waarom spanning belangrijk is: Ondergespannen gaas zakt na verloop van tijd door en beweegt in de wind. Te strak gespannen gaas kan de eindpalen naar binnen trekken, vooral op zachte grond. Beide omstandigheden zijn moeilijk te corrigeren zodra het hekwerk is geïnstalleerd.

Stap 4: Installeer de hekpoort met kettingschakel en pas de uitlijning aan

Glijdende hekpoorten met kettingschakels en zwaar materiaal: rails, rollen en grendels

Poorten zijn het onderdeel dat het meest wordt gebruikt en het onderdeel waar installatiefouten het meest opvallen. Als de poortpaal niet loodrecht staat, zal de poort doorzakken of slepen, ongeacht de kwaliteit van de scharnieren.

• Zet poortpalen met dezelfde zorg als hoekpalen. Controleer het loodrecht aan twee zijden en controleer de diagonale maat tussen de twee poortpalen. Als de diagonalen verschillen, is de poortopening niet vierkant.
• Hang eerst het poortframe op en bevestig vervolgens het gaas aan het frame. Het ophangen van een met gaas gevulde poort voordat het frame vierkant is, verhoogt de belasting op de scharnieren.
• Controleer de poortzwaai voordat u de scharnieren definitief vastdraait. Een poort die aan één uiteinde over de grond wrijft, duidt doorgaans op een probleem met de uitlijning van de paal en niet op een scharnierprobleem.
• Installeer de grendel als laatste, nadat het hek correct hangt.

Een kleine uitlijnfout bij poortpalen kan grotere problemen veroorzaken tijdens het dagelijkse gebruik, vooral bij brede dubbele poorten. Het corrigeren van de paal nadat de poort is opgehangen, vergt meer werk dan het bevestigen van de uitlijning tijdens de installatie.

Veel voorkomende installatiefouten en wat ze veroorzaken

Het kiezen van de juiste kettingschakel voor het project

De installatiestappen zijn voor de meeste kettingschakels hetzelfde, maar de materiaalspecificatie verandert afhankelijk van de toepassing.

• Residentieel (1,2 m tot 1,5 m hoogte): draad van 2,0 mm tot 2,5 mm, maaswijdte 50 mm of 60 mm, elektrolytisch verzinkt of met PVC-coating. Lichtmasten, afstand van 2,5 m tot 3,0 m.
• Commercieel (1,8 m tot 2,4 m): draad van 2,5 mm tot 3,0 mm, maaswijdte 50 mm, thermisch verzinkt (>=60um zink). Palen van 60 mm, afstand van 2,5 m.
• Industrieel/beveiliging (2,4 m en langer): draad van 3,0 mm tot 4,0 mm, maaswijdte 50 mm, thermisch verzinkt plus poeder- of PVC-coating. Palen van 76 mm, afstand van 2,4 m, betonnen funderingen op elke paal. Vaak gecombineerd met een topping van prikkeldraad voor meer veiligheid.
• Tijdelijk / evenement: Geprefabriceerde panelen met gaasvulling, kunststof of betonnen voetstukken, geen betonnen fundering. Totaal andere installatiemethode.

Voor de meeste exportorders bevestigen kopers de maasopening, draaddiameter, paaldiameter, coatingtype en poortafmetingen in de offertefase. Die vijf parameters bepalen de prijs en de levertijd. Als ze niet op de trekking staan, is voor de bestelling een tweede bevestigingsronde vereist.

Geschatte kostenfactoren voor de installatie van kettingschakels

De totale kosten van een gaashekwerkproject zijn afhankelijk van meer dan alleen de prijs van het gaas. Aannemers berekenen het budget doorgaans op basis van de hoogte van de afrastering, de draaddiameter, de paalspecificatie, het coatingtype, het aantal poorten, de bodemgesteldheid en de lokale arbeidskosten.

De installatiekosten worden meestal afzonderlijk van de materiaalkosten berekend. Kopers die offertes vergelijken, moeten het materiaalpakket scheiden van de installatieomvang om ervoor te zorgen dat de vergelijking op dezelfde manier verloopt.

Veelgestelde vragen

Gerelateerde producten: Chain Link Fence | Omheiningspalen | Beveiligingshek | Tijdelijk hekwerk | Gelast gaas | Scheermesdraad

Opmerking: De installatiestappen en specificaties in deze handleiding zijn gebaseerd op standaardpraktijken voor gegalvaniseerde en met PVC gecoate kettingschakelsystemen. Controleer vóór de installatie altijd de huidige projecttekening en de plaatselijke bouwvoorschriften.
