Een praktische specificatiegids over het aantal mazen, de openingsgrootte, de draaddiameter, het weeftype, het materiaal en de aanschafvereisten voor industrieel gaas.

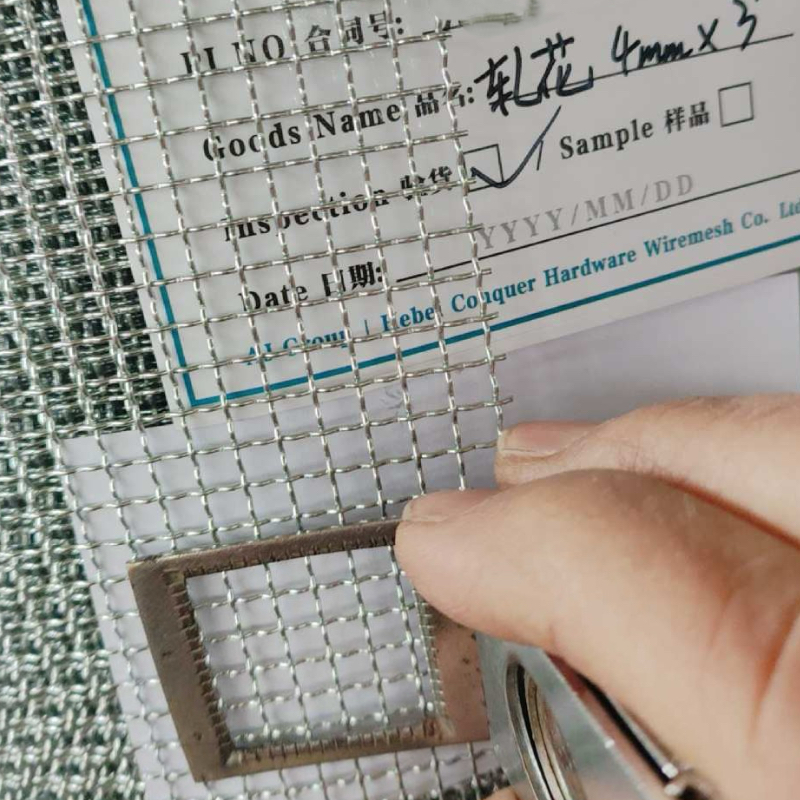

Vierkant gat gegalvaniseerd ijzer geweven gaas met uniforme openingen
Voor het specificeren van vierkant geweven draadgaas is meer nodig dan het opgeven van het aantal mazen. Kopers, ingenieurs en distributeurs moeten het aantal mazen of de openingsgrootte bevestigen, samen met de draaddiameter, het materiaal, het weeftype en de afgewerkte afmetingen.
Voor aanbestedingsdocumenten en technische vragen helpen deze parameters ervoor te zorgen dat de leverancier dezelfde specificatie opgeeft als voor het project vereist is. Een duidelijke specificatie vermindert ook het risico op niet-overeenkomende filtratieprestaties, materiaal of afmetingen.
Aan het begin van een onderzoek naar vierkant geweven gaas moeten drie basisparameters worden geïdentificeerd:
| Parameter | Definitie | Typische eenheid |
|---|---|---|
| Meshtelling | Aantal openingen per inch | Gaas |
| Openingsgrootte | Duidelijke afstand tussen aangrenzende draden | mm of micron |
| Draaddiameter | Diameter van de individuele draad | mm |
Een veel voorkomende relatie die wordt gebruikt voor vierkant geweven draadgaas is:
Opening (mm) = (25,4 / Mesh Count) - Draaddiameter (mm)
De daadwerkelijke opening moet worden bevestigd aan de hand van de specificatie van het afgewerkte gaas en de tolerantievereisten bij het opstellen van een offerte of technische tekening.
De volgende voorbeelden tonen de relatie tussen het aantal mazen, de geschatte opening en de draaddiameter voor verschillende zeef- en filtratietoepassingen.
| Meshtelling | Opening (mm) | Draaddiameter (mm) | Typische toepassing |
|---|---|---|---|
| 2 gaas | 12.7 | 0,5-1,0 | Grove screening |
| 4 maaswijdte | 6.35 | 0,5-1,0 | Geaggregeerde screening |
| 8 mesh | 3.18 | 0,4-0,8 | Industriële screening |
| 20 maaswijdte | 1.27 | 0,3-0,5 | Filtratie |
| 40 mesh | 0,635 | 0,2-0,3 | Fijne filtratie |
| 100 mesh | 0,254 | 0,1-0,15 | Fijne poederscreening |
| 200 mesh | 0,127 | 0,05-0,08 | Ultrafijne filtratie |
| 400 mesh | 0,0635 | 0,03-0,05 | Precisiefiltratie |
Vierkant geweven en gekrompen draadgaastoepassingen voor screening, filtratie en industrieel gebruik
Het mesh-aantal moet worden geselecteerd op basis van de vereiste scheidings- of filtratieprestaties, en niet eenvoudigweg op basis van een standaardgetal.
Ter algemene referentie: het meegeleverde specificatiekader verdeelt de toepassingen grofweg in 2-10 mesh voor grove zeef , 20-60 mesh voor medium screening , 80-200 mesh voor fijne filtratie en 200-400 mesh voor ultrafijne filtratie .
Een leveranciersaanvraag kan op verschillende manieren worden geschreven, afhankelijk van welke informatie al bekend is. Sommige kopers specificeren het aantal mazen, terwijl anderen werken vanuit een openingsgrootte en draaddiameter.
Voorbeeld 1 - bekend aantal mazen: Als het aantal mazen en de draaddiameter bekend zijn, kan de opening worden berekend met behulp van de bovenstaande relatie.
Voorbeeld 2 - bekende opening: Als de vereiste opening en draaddiameter bekend zijn, kan het aantal mazen worden geschat en vervolgens worden bevestigd aan de hand van de productiespecificaties van de leverancier.
Voor filtratieprojecten moeten kopers mogelijk ook het open gebiedspercentage opgeven, omdat twee mazen met verschillende draaddiameters verschillende open gebieden kunnen hebben, zelfs als het nominale aantal mazen hetzelfde is.
Materiaal en weeftype moeten worden bevestigd, samen met het aantal mazen en de draaddiameter.
| Materiaal | Typische kenmerken | Typische toepassing |
|---|---|---|
| RVS 304 | Goede corrosiebestendigheid | Algemene filtratie |
| SS 316 | Zeer goede corrosiebestendigheid | Chemische en maritieme toepassingen |
| RVS 316L | Uitstekende corrosiebestendigheid | Corrosieve verwerkingsomgevingen |
| Gegalvaniseerd | Matige corrosieweerstand | Industriële screening |
| Weeftype | Vorm openen | Typische toepassing |
|---|---|---|
| Plat geweven | Vierkant | Algemene screening |
| Twill-geweven | Vierkant | Fijnmazige toepassingen |
| Nederlands weefsel | Fijne directionele opening | Hogedrukfiltratie |
Aangepaste specificatieparameters voor vierkant geweven en geplooid draadgaas
Voor een offerte, inkooporder of projectspecificatie dienen kopers het volgende te bevestigen:
Een duidelijke gaasspecificatie zou drie vragen moeten beantwoorden
Wat is de opening? Welke draaddiameter wordt gebruikt? Welk materiaal en weefsel zijn vereist?
Zodra deze zijn bevestigd, voegt u de uiteindelijke afmetingen, toleranties, verpakkings- en documentatievereisten toe om een volledige inkoopspecificatie te creëren.
Het aantal mesh's alleen definieert niet de exacte micronopening, omdat de draaddiameter ook de vrije opening beïnvloedt. Bevestig de draaddiameter en gebruik de maasrelatie om de nominale opening te berekenen.
Het aantal mazen geeft aan hoeveel openingen er binnen één inch voorkomen, terwijl de openingsgrootte de vrije afstand tussen aangrenzende draden beschrijft. De draaddiameter beïnvloedt de relatie tussen beide.
Het juiste weefsel hangt af van de druk, filtratieprecisie en bedrijfsomstandigheden. Voor veel toepassingen worden gewone en twill-weefsels gebruikt, terwijl Nederlands weefsel wordt gebruikt voor fijne filtratie en hogere drukfiltratie-eisen.
Het percentage open ruimte kan als volgt worden berekend: % open ruimte = (opening / (opening + draaddiameter))² x 100 . Dit helpt bij het vergelijken van twee mazen met hetzelfde nominale aantal mazen, maar met verschillende draaddiameters.
Aangepaste maasaantallen en specificaties kunnen worden besproken op basis van productiecapaciteit, materiaal, draaddiameter, afgewerkte afmetingen en bestelhoeveelheid.

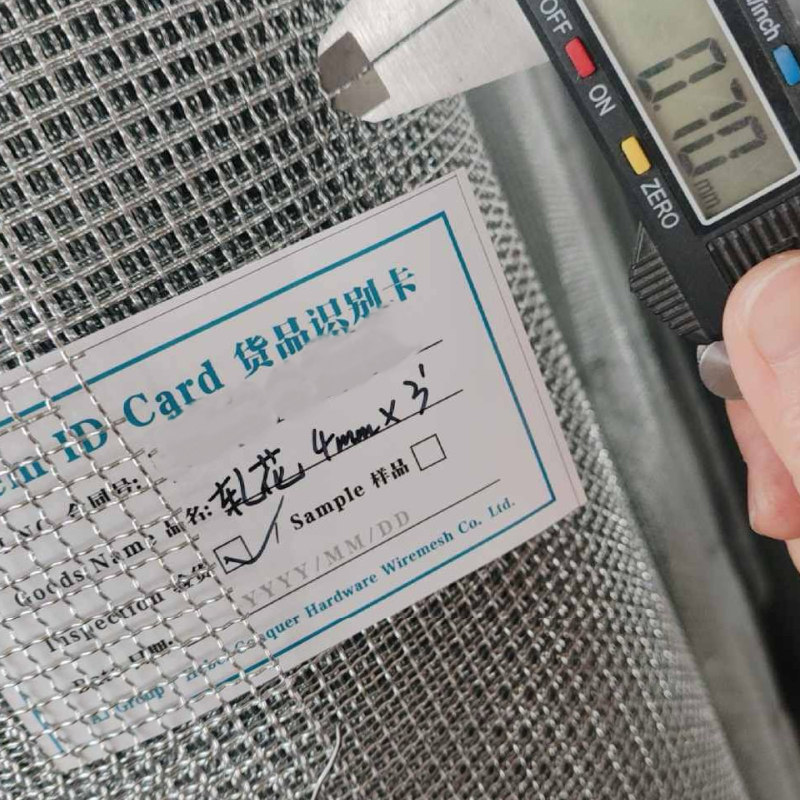

Inspectie van gaasremklauwen en kwaliteitscontrole vóór verzending
Stuur ANJIA GROUP uw vereiste filtratieprecisie, stroomomstandigheden, materiaalkwaliteit, maaswijdte of openingsgrootte, draaddiameter en afgewerkte afmetingen. Met deze gegevens kan ons team de specificatie beoordelen en het juiste productvoorstel voorbereiden.
